Поверки и юстировки теодолита
До начала работы с теодолитом внешним осмотром проверяют его устойчивость на штативе, плавность хода подъемных и наво-дящих винтов, а также прочность фиксации вращающихся частей закрепительными винтами.
Если теодолит получен с завода, после ремонта или от другого специалиста, то до ввода теодолита в эксплуатацию выполняют поверки. В процессе поверок удостоверяются в правильном взаим-ном расположении осей прибора (рис.17, а).
Рис. 17. Схемы (а, б, в, г, д) геометрических осей теодолита.
1. Ось UU цилиндрического уровня горизонтального круга должна быть перпендикулярна оси VV вращения прибора (рис. 17, б).
Поверку выполняют в следующей последовательности. Теодо-лит устанавливают на штативе так, чтобы уровень был располо-жен по направлению двух любых подъемных винтов и, вращая их в разные стороны, приводят пузырек уровня в нуль-пункт, затем поворачивают горизонтальный круг теодолита на 180°. Если пузырек остался на середине или отклонился не более чем на одно деление, то уровень исправен, если более чем на одно деление — неисправен.
Для устранения неисправности пузырек перемещают исправи-тельными винтами уровня к нуль-пункту на одну половину дуги отклонения, а подъемными винтами — на вторую.
После выполнения поверки удостоверяются, что теодолит сох- раняет рабочее положение. Для этого горизонтальный круг пово-рачивают на 90°, приводят пузырек цилиндрического уровня на середину и поворачивают горизонтальный круг в произвольном направлении. Если при различных положениях круга относительно подъемных винтов пузырек остался на середине, то поверка считается выполненной.
2. Визирная ось РР трубы должна быть перпендикулярна оси НН вращения трубы (рис. 17, в).
Поверку выполняют в следующей последовательности. Верти-кальную ось теодолита приводят в отвесное положение. Для этого сначала устанавливают уровень теодолита по направлению двух подъемных винтов и, вращая их в разные стороны, приводят пузырек на середину ампулы. Поворачивают теодолит на 90° и вращением третьего подъемного винта приводят пузырек снова на середину. Наводят трубу на удаленную, ясно видимую точку, закрепляют лимб и берут отсчет а1 по горизонтальному кругу. Отпускают зажимной винт зрительной трубы и переводят трубу через зенит. Открепляют зажимной винт алидады и, наводя трубу на ту же точку, берут повторный отсчет а2. Если отсчеты а1 и а2 равны или отличаются не более чем на двойную точность отсчетного устройства, то теодолит исправен, если больше — неисправен.
Чтобы устранить неисправность, из отсчетов а1 и а2 находят среднее значение: аср = (а1 + а2)/2. Микрометренным винтом устанавливают на горизонтальном круге средний отсчет аср (изображение точки сместится от вертикальной нити). Снимают с окулярного колена трубы колпачок, ослабляют вертикально расположенные винты и вращением боковых исправительных винтов смещают сетку до совпадения перекрестия сетки нитей с точкой визирования. После юстировки закрепляют винты.
Можно измерять угол и при нарушенном соотношении осей. В этом случае отсчеты берут при двух положениях трубы — левом (Л) и правом (П) и из этих отсчетов определяют среднее.
3. Ось НН вращения трубы должна быть перпендикулярна оси VV вращения прибора (рис. 17, г).
Поверку выполняют в следующей последовательности. Теодолит устанавливают на расстоянии 10… 15 м от стены здания. Вертикальную ось вращения приводят в отвесное положение. Трубу наводят на точку, высоко расположенную на здании, и закрепляют горизонтальный круг. Трубу плавно опускают до горизонтального положения. На стене отмечают проекцию точки. Переводят трубу через зенит, опускают закрепительный винт алидады и снова наводят на ту же точку. Проецируют точку на тот же уровень и закрепляют. Если проекции точки совпадают, то теодолит исправен, если не совпадают — неисправен.
Условия этой поверки гарантируются заводом-изготовителем. При нарушении условий прибор направляют в мастерскую для ремонта.
При работе с нарушенным соотношением осей измерения делают только при двух положениях круга. При подъеме трубы до 30° и расстоянии до проектируемой точки до 20 м допускается несов-падение проекций до 30 мм; за окончательный результат принимают среднее из двух наведений.
4. Вертикалъная нитъ АА сетки зрителъной трубы должна быть перпендикулярна оси НН ее вращения (рис. 17, д).
Поверку выполняют в следующей последовательности. Верти-кальную ось вращения теодолита приводят в отвесное положение. На расстоянии 8… 10 м от теодолита закрепляют отвес. Вертикальную нить наводят на отвес. Если вертикальная нить сетки совпадает с нитью отвеса, то теодолит исправен, если отклонилась от отвеса — неисправен.
Чтобы исправить соотношение осей, снимают с окулярного колена трубы колпачок, ослабляют исправительные винты сетки и поворачивают диафрагму так, чтобы вертикальная нить сетки совместилась с нитью отвеса. При нарушении условия поверки визируют только перекрестием сетки нитей.
После выполнения этой поверки повторно делают вторую по-верку.
5. Визирные оси оптических визиров должны быть парал-лельны визирной оси зрительной трубы.
Выполнение этого условия необходимо для удобства работы с теодолитом и сокращения времени визирования на наблюдаемые объекты. Поверку выполняют следующим образом. Визируют зрительной трубой на четкую удаленную точку, которая хорошо видна также и невооруженным глазом. Далее рассматривают эту точку без трубы одним глазом и одновременно рассматривают перекрестие визира другим глазом. Если изображение перекрестия визира совмещается с изображением наблюдаемой точки, то условие выполнено.
Если условие невыполнено, то ослабляют винты, крепящие визир к корпусу зрительной трубы, и поворачивают его в нуж-ном направлении. Затем винты заворачивают.
Источник
Поверки и юстировки теодолита

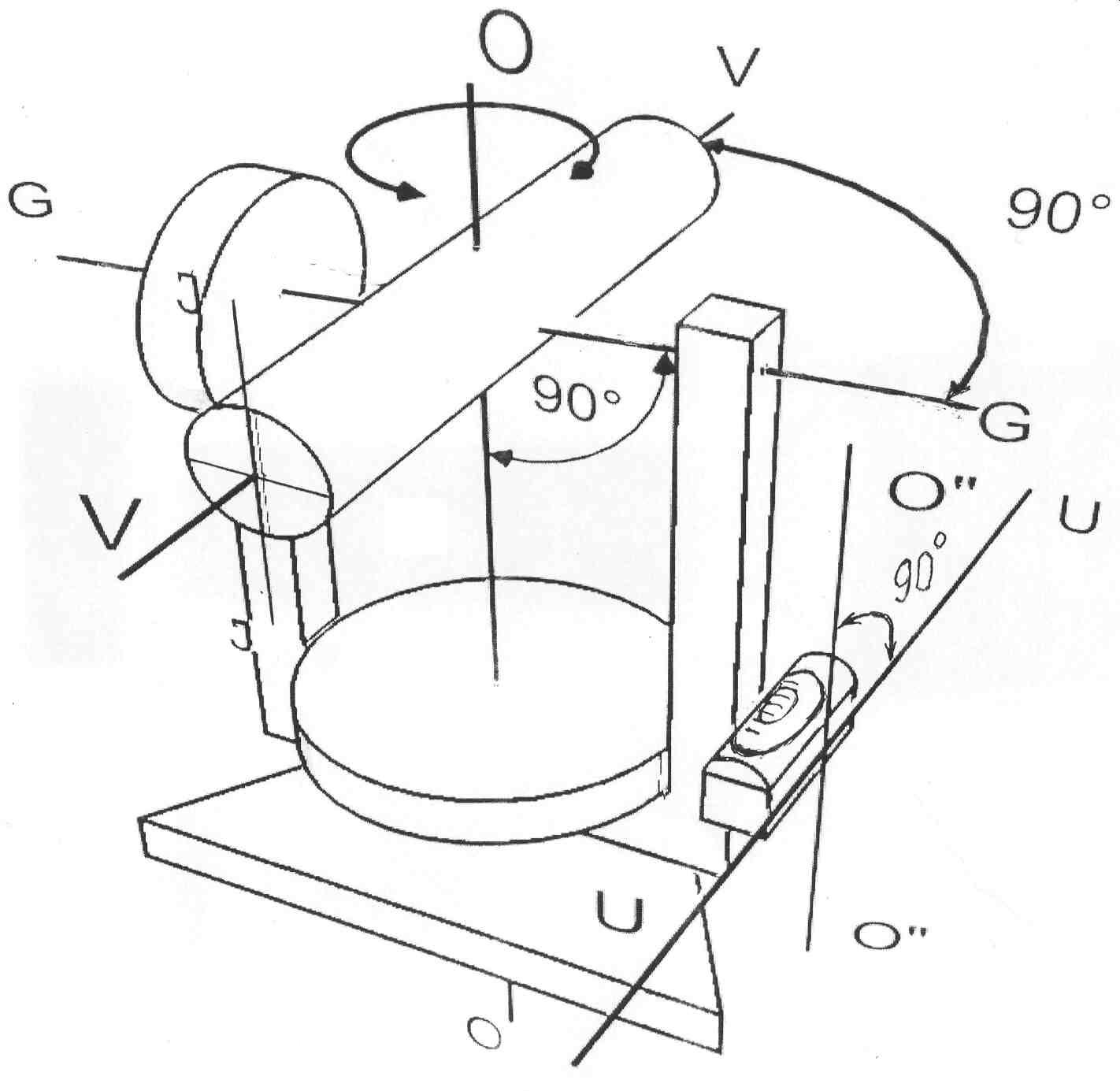

Все теодолиты созданы по одной геометрической схеме, основанной на принципе раздельного измерения горизонтальных и вертикальных углов. Для верного измерения углов необходимо, чтобы у теодолита в рабочем положении выполнялись следующие условия: 1) вертикальная ось прибора должна быть отвесна; 2) плоскость лимба должна быть горизонтальна; 3) визирная (коллимационная) плоскость должна быть вертикальна. А чтобы теодолит можно было установить в рабочее положение, у него должны выполняться определенные геометрические условия, касающиеся взаимного расположения осей теодолита. Перечислим, какие условия должны выполняться (см. рис. 4):
1. Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна оси вращения трубы (UU
GG).
2. Визирная ось зрительной трубы должна быть перпендикулярна горизонтальной оси вращения трубы (VV
GG).
3. Вертикальная нить сетки нитей должна быть параллельна вертикальной оси прибора (YY ║
OO).
Ось вращения зрительной трубы должна быть перпендикулярна вертикальной оси вращения прибора (GG
OO).
Ось визира должна быть параллельна визирной оси зрительной трубы.
Выполнение перечисленных геометрических условий необходимо для правильного измерения горизонтальных и вертикальных углов. Однако правильное расположение осей теодолита может быть нарушено в процессе
работы или во время транспортировки прибора. В связи с этим возникает необходимость в выполнении поверок и юстировок теодолита.
Проверки выполнения верных геометрических условий у теодолита называются поверками. Если же какое-то условие не выполняется, необходимо сделать соответствующее исправление, то есть юстировку.
На занятиях рекомендуется выполнить первые три поверки и юстировки. Выполнение поверок всегда начинается с поверки цилиндрического уровня.
1.Поверка цилиндрического уровня.
Ось цилиндрического уровня на горизонтальном круге должна быть перпендикулярна оси вращения теодолита. Теодолит устанавливают на штатив. Алидаду поворачивают таким образом, чтобы ось поверяемого уровня была параллельна двум подъемным винтам. Вращая эти винты в разные стороны, выводят пузырек уровня на середину (в нуль-пункт). Затем алидаду поворачивают на 90 о и третьим подъемным винтом устанавливают пузырек уровня на середину. Затем нужно повернуть алидаду на 180 о и оценить смещение пузырька уровня от нуль-пункта. Если отклонение больше одного деления, необходимо выполнить юстировку.
Юстировка цилиндрического уровня.

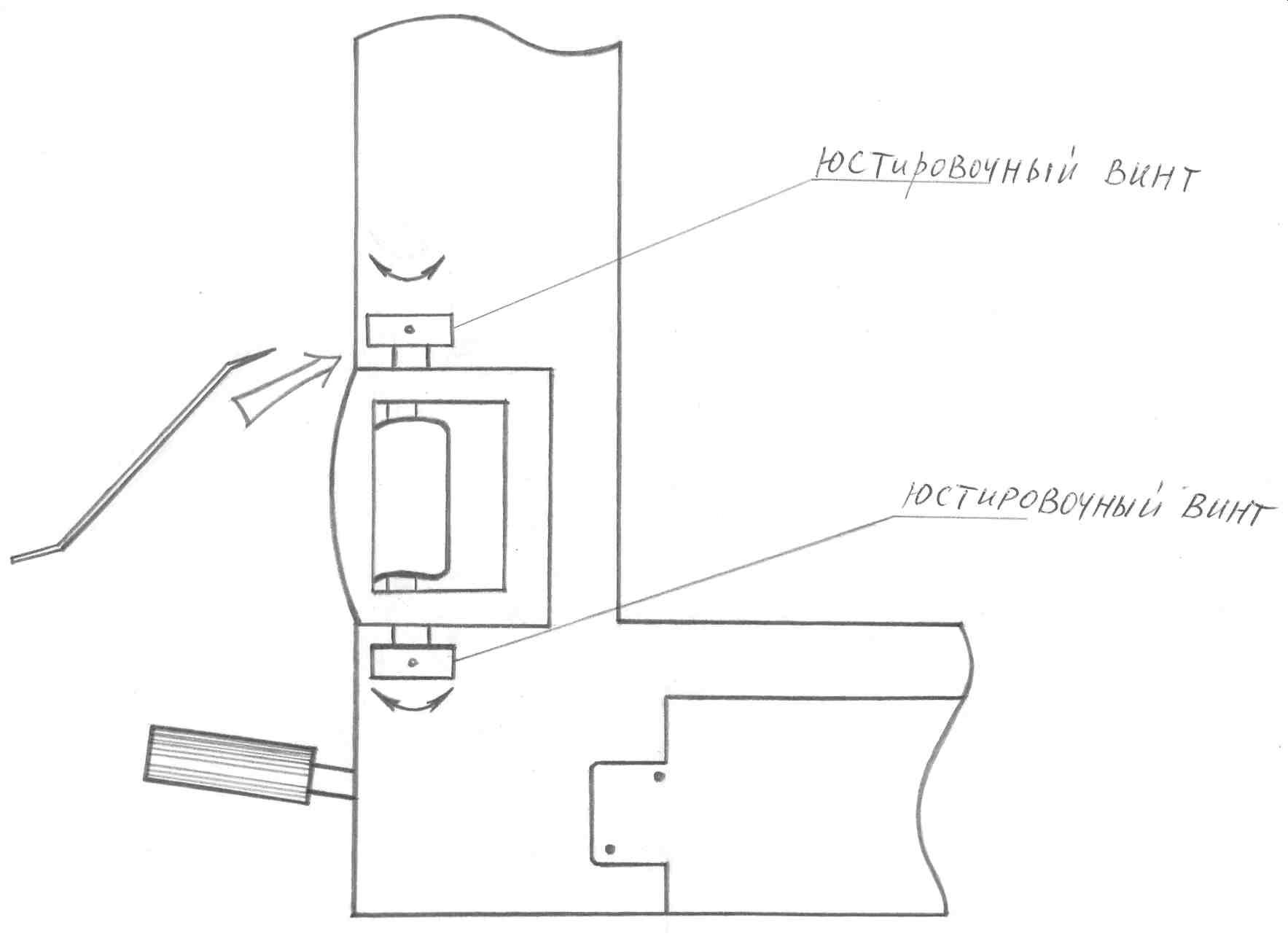

Исправительными винтами уровня (см. рис.5) переместить пузырек уровня к нуль-пункту на половину отклонения. Исправительные винты вращать при помощи шпильки поочередно в нужном направлении. Другую половину отклонения устранить подъемными винтами. Для проверки правильности юстировки поверку повторить.
2. Поверка визирной оси трубы.
Визирная ось зрительной трубы должна быть перпендикулярна горизонтальной оси вращения трубы. Вертикальную ось теодолита привести в отвесное положение с помощью выверенного уровня (отнивелировать). Выбрать удаленную неподвижную точку на высоте теодолита, и навести трубу теодолита на эту точку. Взять и записать отсчет по горизонтальному кругу. Затем трубу перевести через зенит, снова навести на эту же точку при другом круге, и записать отсчет по горизонтальному кругу. Затем зажать закрепительный винт алидады, ослабить закрепительный винт лимба, повернуть теодолит на 180 о и зажать лимб. Далее повторить действия по взятию отсчетов на точку при круге влево и круге право при втором положении лимба. Подсчитать коллимационную погрешность (неперпендикулярность визирной оси зрительной трубы оси ее вращения) по формуле
С =
. (1)
Повторить определение коллимацинной погрешности С и вычислить ее среднее значение из двух определений. Если это значение превышает по абсолютной величине 1’ , необходимо выполнить юстировку, и затем повторить поверку.
Юстировка коллимационной погрешности.
Вычисляется отсчет по лимбу, свободный от влияния коллимационной погрешности, по формуле
Алидаду наводящим винтом устанавливают на один из этих отсчетов (в зависимости от того, при каком круге закончили поверку). Посмотрев в зрительную трубу, вы увидите, что крест сетки нитей, с наблюдаемой точки сместился на угол С. Открутите колпачок на зрительной трубе со стороны окуляра, закрывающий крепежные и исправительные винты сетки нитей. Ослабив шпилькой верхний и нижний исправительные винты сетки, вращением боковых исправительных винтов в одну сторону навести крест сетки нитей на цель при верном отсчете. Закрепить сетку, завернуть колпачок.
Источник
1.5. Поверки теодолита
Перед началом работы был выполнен внешний осмотр приборов и поверки приборов. Все результаты поверок приведены в акте поверок (прил. 1).
Первая поверка: ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна оси вращения теодолита.
Ход выполнения: вращая алидаду, установить уровень параллельно линии, соединяющей два подъемных винта. Вращая эти винты в противоположные стороны, привести пузырек в нуль-пункт. Затем повернуть алидаду на 180°, если пузырек отклонится не более чем, на одно деление, то условие поверки выполняется, иначе юстировка.
Юстировка: одну половину дуги отклонения исправляем юстировочными винтами, другую – двумя подъемными винтами. После юстировки поверку повторить. Поверку повторить.
Вторая поверка коллимационной ошибки.
Условие: визирная ось трубы должна быть перпендикулярна к оси вращения зрительной трубы.
Ход выполнения: навести зрительную трубу при КП на хорошо видимую точку вблизи горизонта. Взять отсчет по горизонтальному кругу. Затем перевести трубу через зенит и навести трубу на эту же точку при КЛ, взять отсчет по горизонтальному кругу. Вычислить коллимационную ошибку по формуле:
2С = (КП – КЛ) ± 180°. (7)
Если 2С х длину луча разрешается увеличивать до 100м. Неравенство расстояний на станции допускают не более 2м, а их накопление по секции – не более 5м. Высота луча визирования над подстилающей поверхностью должна быть не менее 0,3м.
Нивелирование III класса было выполнено способом «средней нити». Наблюдения на станции выполняют следующим образом:
1) привели нивелир в рабочее положение при помощи установочного уровня;
2) навели трубу на черную сторону задней рейки, привели пузырек уровня подъемными винтами точно на середину, и после полного успокоения пузырька делаем отсчеты по средней и дальномерным нитям;
3) навели трубу на черную сторону передней рейки и выполнили действия согласно п. 2;
4) навели трубу на красную сторону передней рейки и выполнили действия согласно п. 2, за исключением отсчетов по дальномерным нитям;
5) навели трубу на красную сторону задней рейки и действовали с п. 4.
При нивелировании способом «средней нити» соблюдали следующие правила:
отсчет по средней нити по черной стороне каждой рейки не расходился более чем на 3мм с соответствующей полусуммой отсчетов по дальномерным нитям;
расхождения между значениями превышения, полученными по черным и красным сторонам реек не более 3мм.
Невязка в полигонах и по линиям не более 10мм
.
У нас на практике от «Сигнала» был проложен нивелирный ход III класса через точки полигонометрии, т.е. 2-3-4-5-6-7-8-9-10, с выходом на репер № 5. Ход нивелирования III класса прокладывался с целью получения высотного съемочного обоснования. Ход проложен в прямом и обратном направлениях. Нивелирование проводилось нивелиром SAL24 по двухсторонним 3-метровым рейкам с взятием отсчетов по обеим сторонам реек. Схема нивелирного хода приведена на рис 2. В процессе нивелирования все отсчеты заносились в журнал нивелирования III класса (прил. 6). Результаты уравненных ходов представлены в прил. 7.
Нивелирование выполнялось по методу из середины. Расстояние от нивелира до реек не превышало 75м. Разность плеч на станции не превышала 2-х метров, а накопление по секции не превышало 5м. Высота визирного луча над подстилающей поверхностью была не ниже 0,3м.
Порядок работы на станции:
1) брали отсчеты по средней и двум дальномерным нитям по черной стороне задней рейки;
2) брали отсчеты по средней и двум дальномерным нитям по черной стороне передней рейки;
3) брали отсчет по средней нити по красной стороне передней рейки;
4) брали отсчет по средней нити по красной стороне задней рейки.
